電磁流量計
電磁流量計

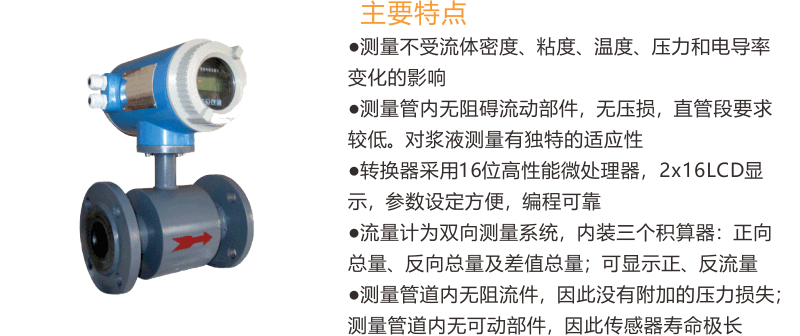

電磁流量計是一種測量導電介質體積流量的感應儀表。ZYL710型電磁流量計在進行現場監測顯示的同時,可輸出標準的電信號,供記錄、調節、控制使用,實現檢測自動控制,并可實現信號的遠距離傳送??蓮V泛應用于自來水、化工、煤炭、環保、輕紡、冶金、造紙等行業中的導電液體的流量計量。
電磁流量計是根據法拉第電磁感應定律進行流量測量的流量計。當導體在磁場中作切割磁力線運動時,在導體中會產生感應電勢,感應電勢的大小與導體在磁場中的有效長度及導體在磁場中作垂直于磁場方向運動的速度成正比。同理,導電流體在磁場中作垂直方向流動而切割磁感應力線時,也會在管道兩邊的電極上產生感應電勢。此感應電勢由兩個檢測電極檢出,數值大小與流速成正比例。在管道直徑己定且保持磁感應強度不變時,被測體積流量與感應電勢呈線性關系。測量此電勢的大小,就可求得體積流量。

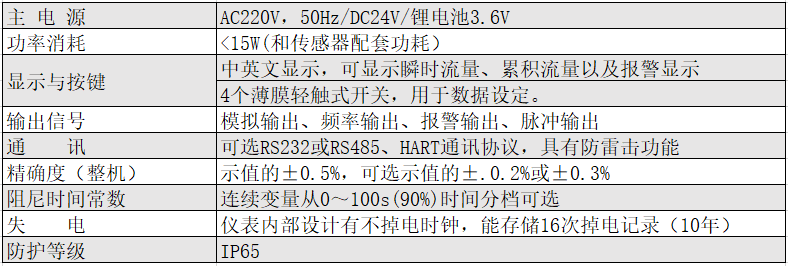

轉換器

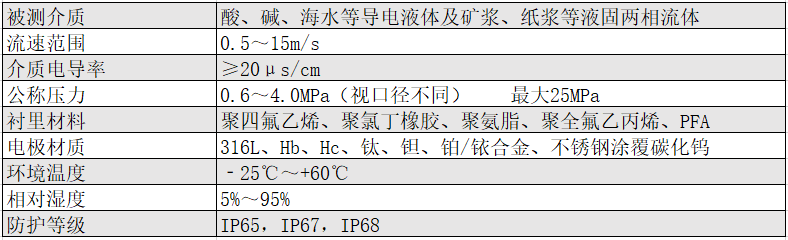

傳感器
1.盡量避開鐵磁性物體及具有強磁場的設備(如大電機、大變壓器等)。
2.盡量安裝在干燥通風之處,不宜在潮濕、易積水的地方安裝。
3.應盡量避免日曬雨淋,避免環境溫度高于60℃及相對濕度大于95%。
4.流量計應安裝在水泵后端,決不能在抽吸側安裝;閥門應安裝在流量下游側。
5.傳感器可在垂直管道,水平管道或傾斜管道上安裝,但要求二電極的中心連線處于水平狀態,另接線盒不能在最底部。管路必須完全充滿液體.
6.對于液固兩相流體,最好采用垂直安裝,使傳感器襯里磨損均勻,延長使用壽命。
